磁翻板液位計端子怎么接線

磁翻板液位計在使用之前，要先做好磁翻板液位計的接線，如果接線接錯的話會導致測量結果不準，嚴重的將直接造成儀表的損壞，故而我們在進行接線操作的時候一定要注意。

下面就來為大家說說磁翻板液位計接線方面的一些要求和相關的注意事項等。

磁翻板液位計怎么接線

磁翻板液位計作為一種就地顯示液們儀表，較之其他液位儀表在現場顯示方面有著獨特的優勢，無需通過拖線纜進行信號遠傳便可以方便地觀測與記錄測量結果，目前該儀表已經廣泛應用于石油、化工等行業，磁翻板液位計特點是結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。液位計上、下端安裝法蘭與容器相連接構成連通器，透過外部磁翻板或磁翻柱顯示面板便可直接觀察到容器內液位的實際高度。本文針對于磁翻板液位計安裝遠傳過程中的接線方式進行簡單介紹。

磁翻板液位計一般是兩線制，4~20毫安信號。其中一種接線方法為：磁翻板液位計正*接儀表24V輸出端，磁翻板液位計負*接儀表4~20毫安輸入端的正*，然后儀表的4~20毫安輸入端的負*與儀表的24V輸出端的負*短接起來。以上接法可以利用儀表的24V輸出做磁翻板液位計電源。

如果是磁翻板液位計采用的是四線制，則磁翻板液位計的電源正負*接供電電源正負*。4~20毫安正負*分別接儀表的4~20毫安輸入端的正負*。如果用安全柵的話，24伏接安全柵電源（24V供電的）輸入端正負對應磁翻板液位計的正負端子，電源輸出端正負對應儀表的正負。

磁翻板液位計接線注意事項

磁翻板液位計在進行接線操作的時候，有以下幾點需要我們大家注意：

1、配線時應避開大容量的變壓器、電動機或干擾源；

2、對于防爆型，為確保防爆性能，必須按有關規定配線；

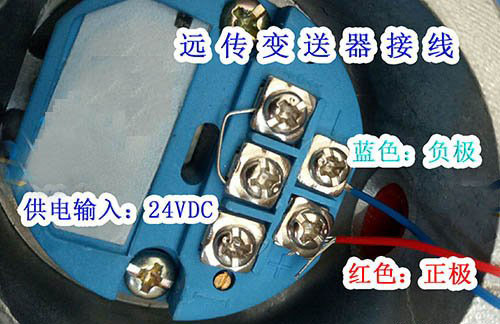

3、擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到DC24V兩端；

4、根據需要連接接地端子；

5、擰緊接線盒的接線端蓋。

以上就是為大家講到的有關磁翻板液位計接線方面的一些要求和注意事項，希望通過以上講述大家在今后都能夠?qū)Υ欧逡何挥嬤M行正確的接線操作等。
