浮球液位計的組成結構

浮球液位計是在液位測量領域中較為常見的測量?jī)x表,因?yàn)槠渚哂羞m用范圍廣、安裝靈活方便,只要配套不同的浮球和內桿的材質，便可以測量任何性質的介質的液位。

液位測量中為了更好的讓用戶能夠使用浮球液位計,提高測量的準確度,有效延長液位計產品的使用壽命。

那么浮球液位計具體的適用范圍有哪些呢?現在我們就來了解一下。

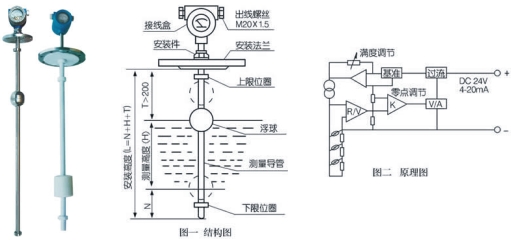

*先浮球液位計的內部結構及其工作原理：

浮球中的磁體和傳感器(磁簧開關)作用,使串連入電路的元件(如定值電阻)的數量發生變化,進而使儀表電路系統的電學量發生改變。也就是使磁性浮子位置的變化引引起電學量的變化。通過對電學量的變化來間接得到容器內部液位的狀況。

浮球液位計對于液位信號的輸出可以直接輸出電阻信號,也可以配合R-l轉換器浮球液位計,輸出電流值(4~20mA)信號;如果客戶還需要?jiǎng)e的信號類型,可以通過配合其他轉換器,輸出電壓信號及其開關信號(按照客戶需求轉換器由公司配送)，來達到電信號的遠程傳輸與控制。

轉換器由電子模塊組成,安裝在傳感器的接線盒內。傳感器通過磁鋼的磁耦合作用,將液位的變化轉換成電阻的大小,經轉換器轉換為4-20mA.DC標準電流信號,送給UQK-71B型液位顯示儀或其它二次儀表,實現遠距離液位數模顯示。磁性浮球液位計是以浮球組件為測量元件,通過液體浮力作用,使浮球上下移動,帶動頂桿上端的磁鋼上下受化,經磁性耦合作用,使顯示器組件的磁性翻柱翻轉達到跟蹤液體液位變化,故顯示醒目,讀數直觀,因顯示器組件與被測介質完全隔離,故使用安全可靠。該液位計適于各種地下槽池等容器,以及不宜側面開孔的容器的液位顯示;浮球液位計如酉配上配套儀表可用于遠傳檢測,以實現自動控制功能。用這種液位計組成的合成氨高壓液位檢則自控系統由于解決了小氮肥行業長期存在的一個技術難題,節能降耗效果明顯。

浮球隨液位的變化而上、下浮動,帯動浮球連桿頂端白的鋼同步移動,通過磁耦合作用,使指示器的指示管翻轉180°(液白氣紅)將液位的變化反映到指示器上,從而青晰地指示出液位的高度。當被測面皮動較大或則里范圍較大(＞200mm)時,可在浮球及連桿外加裝護管,以防止因波動或連桿過長使連桿彎曲。報警器報警器由干簧管或帶記憶的干簧管及防爆接線盒組成,緊固在測里管タ外側,報警器由浮球連桿頂端白的驅動,輸出的報警開關信號送給UQK-71A型液位顯示控制儀或其它二次儀表,實現遠距離液位上、下限報警及及燈光顯示。變送器浮球液位計由液位傳感器和轉換器兩部分組成,由裝在中20不銹鋼管內的若干干簧管和電阻組成,緊固在烈里管外側，報警器結構及安裝。

浮球液位計的產品特點:適用范圍廣、安裝形式多樣,適合任何介質的液位、界面的測量被測介質與指示結構完全隔離,密封性能好,防世露、適應高壓、高溫、腐蝕條件下的液位測量,可靠性高集現場指示、遠傳變送、報警控制開關于一體且可自由調整,功能齊全雙色指示帶夜光、連續直觀、醒目、測里范圍大,觀察方向可任意改變耐振動性能好,能適應液位波動大的情況下工作結構簡單,安裝方便,維護費用低帶精美的磁鋼校正器,現場隨意校調，指針式磁跟蹤液位計用于直接指示各種敞開或承壓容器內液位高度,該表與工業設備上常用的玻璃管液位計相比較,它不怕破裂、示值更為清晰,其適用于對玻璃壁有粘滯作用的油虧類液體介質或有毒有害的介質的直接指示。
